En TMT contamos con una amplia trayectoria en el corte láser de tubos y perfiles metálicos para sectores como estructuras metálicas, industria metalmecánica, energía o construcción industrial. En nuestro trabajo diario preparando perfiles estructurales para clientes industriales vemos que muchas decisiones aparentemente sencillas (como elegir entre una viga IPE o una IPN) pueden afectar directamente al mecanizado, al transporte y al montaje final de la estructura.
A lo largo de los años hemos visto que muchos proyectos dependen de una elección correcta entre perfiles estructurales, y una de las dudas más comunes es entender la diferencia entre viga IPE y IPN. Aunque ambos perfiles parecen similares, su geometría y comportamiento estructural los hacen adecuados para usos distintos y requieren consideraciones diferentes durante el mecanizado.
En este artículo analizamos la diferencia entre IPE y IPN desde un enfoque técnico y práctico, explicando cómo su geometría influye en el comportamiento estructural y en el mecanizado por corte láser, un aspecto que en la práctica resulta decisivo cuando los perfiles deben integrarse con precisión en una estructura.
Diferencia entre viga IPE y IPN: explicación técnica esencial
La diferencia entre viga IPE y IPN comienza en su geometría. Aunque ambos perfiles se utilizan en estructuras metálicas, la forma de sus alas condiciona el comportamiento frente a cargas, su peso y su respuesta en montaje. Las vigas IPE presentan alas paralelas, mientras que las IPN tienen alas inclinadas con una conicidad específica que afecta a su estabilidad y rigidez.
Esta variación geométrica influye en cómo se distribuyen los esfuerzos. Las IPE, por su diseño más uniforme, ofrecen una combinación equilibrada entre rigidez y ligereza. Las IPN concentran más material en la zona central, lo que aumenta la resistencia en determinadas direcciones y modifica su comportamiento ante cargas verticales. Entender esta diferencia entre IPN y IPE es fundamental para seleccionar el perfil adecuado en función del proyecto.
En proyectos industriales reales, esta decisión no solo afecta al cálculo estructural. También condiciona la forma en que se manipulan los perfiles en taller, cómo se mecanizan y cómo encajan posteriormente en obra con el resto de los elementos estructurales.
En sectores como la construcción industrial o la industria metalmecánica, esta elección puede condicionar la seguridad de la estructura, el coste final y el tiempo de montaje, especialmente cuando se trabaja con mecanizados precisos por corte láser.

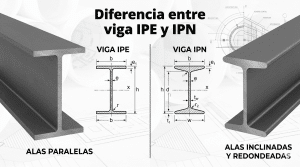

Diferencia entre IPE y IPN según forma y geometría del perfil
La geometría es el factor clave que define la diferencia entre viga IPN y IPE, y puede resumirse de forma clara en esta tabla:
Las alas paralelas de la IPE ofrecen un apoyo perfecto sobre superficies planas. Esto facilita el montaje, el alineado y el atornillado en estructuras metálicas. En cambio, la conicidad de las alas de la IPN genera un contacto reducido en apoyos planos, lo que puede requerir ajustes adicionales en la instalación.
En la práctica, esto significa que una viga IPE suele integrarse con mayor facilidad en estructuras con uniones atornilladas o placas base mecanizadas, mientras que las IPN requieren prestar más atención al ajuste de las superficies de contacto.
Otra diferencia entre IPE y IPN importante está en el peso. Las IPE suelen ser más ligeras, lo que reduce el coste total del material y facilita la manipulación. Las IPN, al concentrar más material en el alma, soportan mejor cargas verticales en determinadas situaciones.
Cuando se trabaja con grandes volúmenes de perfiles, esta diferencia de peso también influye en la logística, el transporte y la manipulación en taller.
Cómo influye la diferencia entre viga IPN y IPE en el mecanizado por corte láser
Aquí es donde entran factores que rara vez se explican en artículos estándar. La diferencia entre viga IPE y IPN también afecta directamente al mecanizado y al corte láser. Cuando recibimos planos de clientes para preparar perfiles estructurales, el espesor, la geometría y el apoyo del perfil influyen directamente en cómo se programa el proceso de corte.
La geometría de cada viga condiciona su sujeción, la precisión del corte y la repetibilidad en series.
En las vigas IPE, las alas paralelas permiten un apoyo firme y estable en la mesa de corte. Esto mejora la precisión en mecanizados laterales y facilita la ejecución de taladros, ventanas u otros detalles. La estabilidad reduce vibraciones y favorece tolerancias más ajustadas en piezas para montaje inmediato.
Por el contrario, la inclinación de las alas del IPN obliga a tener en cuenta el ángulo para garantizar que la pieza se mantenga estable durante el proceso. Además, los mecanizados laterales deben ajustarse ligeramente para compensar la conicidad.
En perfiles de gran tamaño, la concentración de material en el alma del IPN requiere controlar el aporte térmico para evitar pequeñas deformaciones. Si este control no se realiza correctamente, pueden aparecer desviaciones mínimas que, en estructuras complejas, terminan afectando al alineado durante el montaje.
Para proyectos que exigen repetibilidad en grandes series, estas diferencias se reflejan en el tiempo de preparación, el número de ajustes y la optimización del proceso.
¿Cuándo elegir una viga IPE y cuándo una IPN?
La elección entre una IPE y una IPN no se hace por costumbre, sino por requerimientos estructurales concretos. Un resumen útil sería el siguiente:
Elegir una viga IPE en estos casos:
→ Estructuras donde el peso total debe reducirse.
→ Marcos metálicos con uniones atornilladas o mecanizadas.
→ Elementos que requieren buen apoyo sobre placas o superficies planas.
Las IPE se adaptan muy bien a estructuras ligeras o intermedias donde la estabilidad lateral y el montaje rápido son prioridades. En proyectos donde el número de perfiles es elevado, esta optimización de peso puede tener un impacto relevante en costes de material y transporte.
Elegir una viga IPN en estos otros:
→ Elementos sometidos a flexiones verticales elevadas.
→ Zonas donde se requieren perfiles más compactos y resistentes.
→ Proyectos en los que la rigidez en el alma es un factor clave.
Las IPN tienen un comportamiento especialmente sólido en estructuras que soportan cargas verticales importantes o donde el alma central es el elemento que absorbe la mayor parte del esfuerzo.
Esta diferenciación práctica evita errores de selección que pueden derivar en sobredimensionamientos o problemas en el montaje.
Errores habituales al comparar IPE e IPN
Existen varios errores frecuentes al analizar la diferencia entre viga IPE y IPN, especialmente en proyectos donde intervienen perfiles mecanizados. En nuestro trabajo preparando perfiles para estructuras industriales vemos que algunos de estos errores se repiten con bastante frecuencia:
➤ Elegir por precio en lugar de resistencia real. En ocasiones se selecciona una IPE por su menor peso sin evaluar la carga real.
➤ Suponer que las IPN siempre son más resistentes. Su rigidez vertical es mayor, pero su estabilidad lateral es menor.
➤ No considerar la conicidad del IPN en los mecanizados. Afecta a taladros, apoyo y fijaciones.
➤Usar IPE en zonas donde el alma debe absorber grandes esfuerzos. En estos casos, la IPN responde mejor.
Evitar estos errores reduce costes, mejora los tiempos de fabricación y simplifica el montaje en obra. Muchas incidencias en obra tienen su origen en decisiones aparentemente pequeñas tomadas en la fase de selección del perfil.

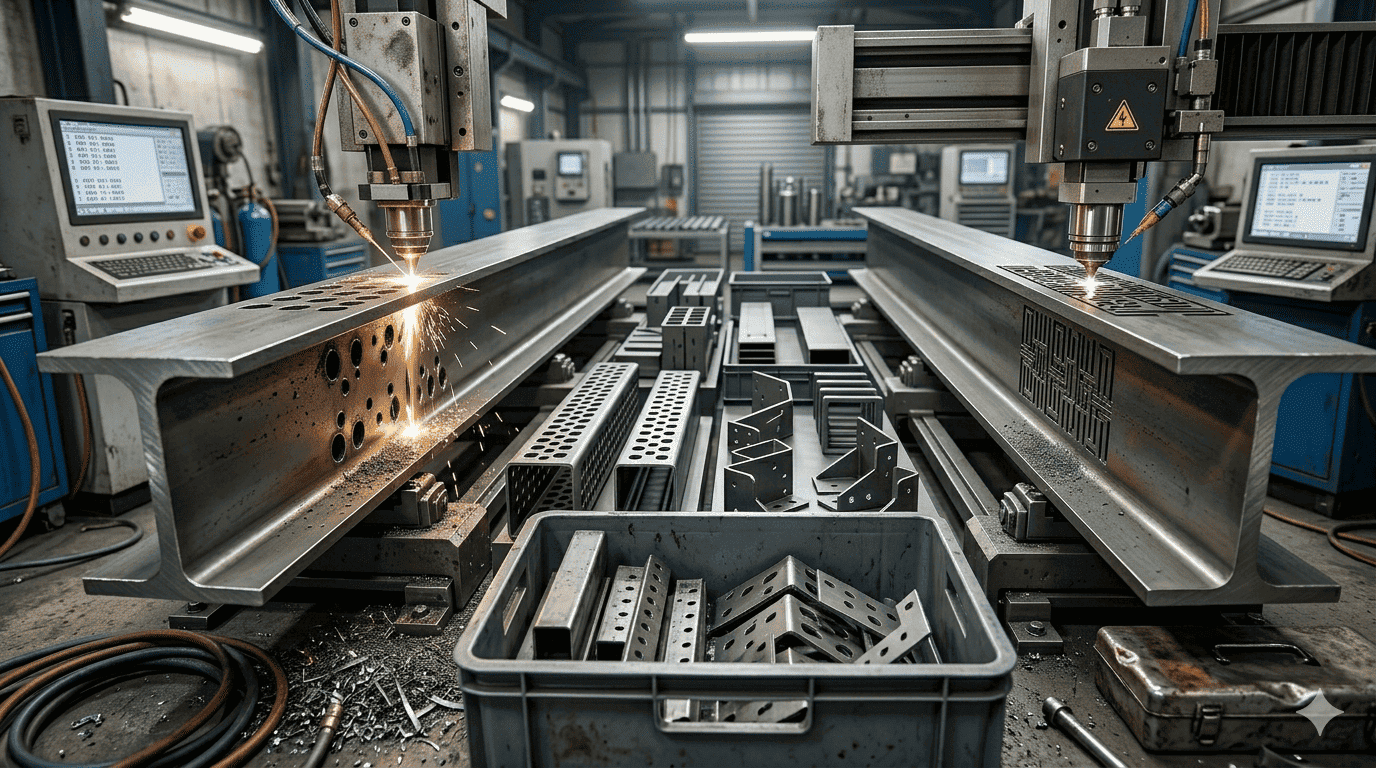

Consideraciones de corte láser en perfiles IPE e IPN
El corte láser aporta ventajas específicas para ambos perfiles estructurales. Permite ejecutar mecanizados limpios, precisos y repetibles en series, pero las diferencias geométricas exigen tratamientos distintos.
En vigas IPE, la estabilidad del apoyo permite acelerar la velocidad de corte, reducir ajustes y obtener tolerancias extremadamente homogéneas. Los mecanizados laterales, como ranuras o perforaciones, resultan más sencillos al no existir inclinación en las alas.
En las IPN, en cambio, es necesario ajustar la configuración del corte para compensar la conicidad y la mayor masa del alma. Esto garantiza que cada mecanizado mantenga la precisión necesaria para un ensamblaje perfecto.
En estructuras industriales complejas, esta precisión permite que los perfiles lleguen a obra prácticamente listos para montaje, lo cual reduce tiempos de instalación y evita retrabajos en taller.
Comprender la diferencia entre viga IPE y IPN mejora el diseño y el mecanizado
Entender la diferencia entre viga IPE y IPN permite tomar decisiones más seguras en proyectos de estructuras, industria metalmecánica o construcción industrial. La geometría de cada perfil condiciona su comportamiento, su resistencia y su facilidad de montaje, y también influye en cómo deben mecanizarse.
Cuando los perfiles llegan correctamente preparados desde el taller, el montaje de la estructura se vuelve más rápido y previsible, algo especialmente importante en proyectos industriales donde los tiempos de ejecución son ajustados.
En Transformados Metalúrgicos Tubulares aplicamos nuestra experiencia como empresa de corte láser tubo y perfiles metálicos para mecanizar vigas estructurales con precisión, repetibilidad y garantías. Si necesitas mecanizados exactos para vigas IPE o IPN, estaremos encantados de ayudarte a obtener el mejor resultado.
Contacta con nuestro equipo y analizaremos tu proyecto para preparar los perfiles con la precisión que requiere la estructura.
